Descubra como a integração de BIM e GIS no Aeroporto de San Francisco transforma operações, experiência de passageiros e gestão de infraestrutura.
O Poder da Integração: GIS e BIM
A integração de BIM e GIS não é um conceito novo para a indústria AEC. É o processo de incorporar o modelo BIM em camadas de contexto geoespacial, fundamental para a digitalização de ponta a ponta da cadeia de valor. Tradicionalmente, o uso isolado de GIS para levantamento e de BIM para planejamento restringia a consciência situacional, a velocidade de relatórios e o valor derivado da inspeção de projetos. A convergência dessas tecnologias ajuda a superar desafios como a má interoperabilidade de dados, a perda de informações semânticas e a fragmentação de dados (silos).
Quando combinados, GIS e BIM oferecem um ambiente colaborativo ao longo de todo o ciclo de vida do projeto, levando a resultados mais previsíveis. Permitem visualizar digitalmente um projeto no contexto de sua localização geográfica real, reduzindo riscos e incertezas associados a infraestruturas complexas.
Entendendo o GIS (Sistemas de Informação Geográfica)
O GIS possui uma estrutura capaz de coletar, gerenciar e analisar dados, organizando camadas de informação em visualizações através de mapas e cenas 3D.
Originalmente, o GIS era visto como uma ferramenta para urbanistas e geógrafos, focada em análises espaciais. Na última década, um número considerável de empresas da área de AEC começaram a utilizá‑lo para projetar dentro de um contexto geográfico, atualizar inventários de campo e realizar atualizações de manutenção. O GIS oferece inteligência de localização, transformando a forma como planejamos, projetamos, construímos e operamos tanto o ambiente construído quanto o natural.
Entendendo o BIM (Modelagem da Informação da Construção)
O BIM é definido como o “uso de uma representação digital compartilhada de um ativo construído para facilitar os processos de projeto, construção e operação, formando uma base confiável para decisões” (ISO 19650:2019). É uma metodologia indispensável, globalmente aceita pela indústria AEC, que vem guiando a modelagem de edifícios energeticamente eficientes desde 1992.
Case: O Aeroporto Internacional de San Francisco
O Aeroporto Internacional de San Francisco (SFO) é um movimentado centro de conexões que atende a mais de 100 mil passageiros diariamente, operando ininterruptamente 24 horas por dia. Contando com mais de 50 mil colaboradores, possuem mais de 100 construções, conta com mais de 640km de infraestrutura subterrânea.

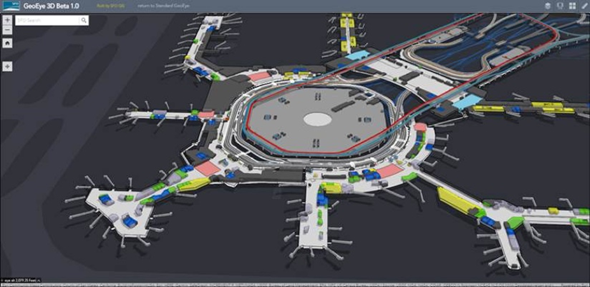

No coração das operações do SFO está um avançado e dinâmico Digital Twins, gerenciado por uma pequena e inovadora equipe de GIS e BIM. Essa equipe está à frente da integração de informações em tempo real por toda a organização, abrindo caminho para a criação do revolucionário Centro Integrado de Operações Aeroportuárias (AIOC).
Benefícios Operacionais e Experiência do Passageiro
Toda essa inteligência também impacta diretamente a jornada do passageiro. Uma das abordagens mais interessantes no projeto do Dynamic Twin do SFO é que ele vai além da eficiência operacional e foca na experiência do passageiro.
“Trata-se de oferecer conhecimento avançado ao usuário e ao passageiro, para que eles se sintam mais no controle da experiência ao passar pelo aeroporto.” — Josephine Pofsky, Diretora de Gestão da Informação de Infraestrutura no SFO
Essa fala reforça que a tecnologia, por si só, não é suficiente, e é preciso aplicá-la com propósito. E, nesse caso, o propósito é claro: entregar valor real às pessoas.
Com dados espaciais e sistemas conectados, o aeroporto oferece ferramentas de navegação interna que ajudam os viajantes a:
- Encontrar rotas rapidamente
- Estimar tempo até portões de embarque
- Localizar serviços com facilidade
Tudo isso com base em dados dinâmicos e atualizados.
Aplicações Práticas e IoT
O nível de detalhamento do BIM permite rastrear e gerenciar cada ativo do aeroporto com precisão. Desde luminárias até painéis elétricos, todos os elementos físicos possuem informações integradas ao modelo digital (como localização, histórico de manutenção, manuais e dados do fabricante) o que facilita a operação e reduz o tempo de resposta em manutenções.
Além disso, a integração com sensores e dispositivos IoT trouxe ao modelo digital a capacidade de oferecer informações em tempo real sobre sistemas críticos, como portões de embarque, esteiras de bagagem e escadas rolantes. A equipe monitora o funcionamento desses ativos continuamente, antecipando falhas e garantindo operação mais fluida.
Segurança e Planejamento de Emergência
Outro ponto importante é a segurança. Com a visualização integrada do aeroporto, equipes de emergência acessam rapidamente plantas atualizadas, identificam rotas de evacuação, localizam materiais perigosos e planejam ações com mais precisão.
Em situações críticas, isso representa mais agilidade e menos riscos.
O Hub de Dados do Aeroporto
Para que tudo funcione de forma integrada, o SFO desenvolveu um verdadeiro cérebro digital: o Hub de Dados do Aeroporto. Esse portal concentra e conecta todas as informações de GIS, BIM, sensores e sistemas operacionais, funcionando como interface centralizada para engenheiros, técnicos, operadores e gestores. É necessário para manter consistência, confiabilidade e interoperabilidade dos dados.
Cultura e Sustentabilidade do Dynamic Twin
Mais do que tecnologia, a sustentabilidade do modelo depende da cultura adotada pela equipe do SFO. Atualizações constantes, processos colaborativos entre departamentos e o entendimento de que o Dynamic Twin é um sistema vivo, não um projeto com começo, meio e fim, são os pilares que tornam essa inovação eficaz.
Conclusão: Referência Global
O case do SFO prova que a junção entre GIS e BIM além de viável, é fundamental na gestão de infraestruturas complexas. Ao integrar múltiplos modelos, sensores em tempo real e uma base geográfica robusta, o aeroporto criou um sistema inteligente, adaptável e centrado no usuário.
O Dynamic Twin do SFO é referência global em transformação digital para aeroportos, demonstrando como inovação com propósito pode transformar experiências urbanas e operacionais.
Tenha mais detalhes do case no site da Esri.
FAQ – Perguntas frequentes
A integração de BIM e GIS é o processo de incorporar o modelo BIM (Modelagem da Informação da Construção) em camadas de contexto geoespacial do GIS (Sistemas de Informação Geográfica). Essa combinação permite visualizar digitalmente um projeto no contexto de sua localização geográfica real, criando um ambiente colaborativo ao longo de todo o ciclo de vida do projeto.
Para aeroportos, essa integração é fundamental porque supera desafios como má interoperabilidade de dados, perda de informações semânticas e fragmentação de dados em silos. Isso resulta em operações mais eficientes, melhor gestão de infraestrutura e maior previsibilidade nos resultados, reduzindo riscos e incertezas associados a infraestruturas complexas.
O Aeroporto Internacional de San Francisco implementou um avançado Digital Twin que integra dados de BIM e GIS em tempo real através do Hub de Dados do Aeroporto. Esse sistema centralizado conecta todas as informações de GIS, BIM, sensores IoT e sistemas operacionais, funcionando como interface para engenheiros, técnicos, operadores e gestores.
Na prática, o sistema permite rastrear e gerenciar cada ativo do aeroporto com precisão, desde luminárias até painéis elétricos. A integração com sensores IoT oferece informações em tempo real sobre sistemas críticos como portões de embarque, esteiras de bagagem e escadas rolantes, permitindo que a equipe monitore continuamente o funcionamento e antecipe falhas.
A integração vai além da eficiência operacional e impacta diretamente a jornada do passageiro. Com dados espaciais e sistemas conectados, o aeroporto oferece ferramentas de navegação interna baseadas em dados dinâmicos e atualizados.
Os passageiros podem encontrar rotas rapidamente, estimar o tempo necessário até portões de embarque e localizar serviços com facilidade. Como destaca Josephine Pofsky, Diretora de Gestão da Informação de Infraestrutura no SFO, o objetivo é “oferecer conhecimento avançado ao usuário e ao passageiro, para que eles se sintam mais no controle da experiência ao passar pelo aeroporto”.
A visualização integrada do aeroporto permite que equipes de emergência acessem rapidamente plantas atualizadas, identifiquem rotas de evacuação, localizem materiais perigosos e planejem ações com mais precisão. Em situações críticas, essa tecnologia proporciona mais agilidade e reduz riscos significativamente.
O nível de detalhamento do BIM integrado ao contexto geográfico do GIS oferece informações completas sobre cada ativo, incluindo localização exata, histórico de manutenção e dados do fabricante. Isso facilita tanto a operação preventiva quanto a resposta a emergências, garantindo que as equipes tenham todas as informações necessárias no momento crítico.
O GIS (Sistemas de Informação Geográfica) é uma estrutura capaz de coletar, gerenciar e analisar dados espaciais, organizando camadas de informação em visualizações através de mapas e cenas 3D. Oferece inteligência de localização geográfica e contexto territorial.
Já o BIM (Modelagem da Informação da Construção) é uma representação digital compartilhada de um ativo construído que facilita os processos de projeto, construção e operação. Tradicionalmente, o uso isolado de GIS para levantamento e de BIM para planejamento restringia a consciência situacional e o valor derivado dos projetos. Quando combinados, oferecem um ambiente colaborativo completo ao longo de todo o ciclo de vida do projeto, levando a resultados mais previsíveis e reduzindo a fragmentação de dados.
